Alta disponibilidade de dados com comunicação segura.

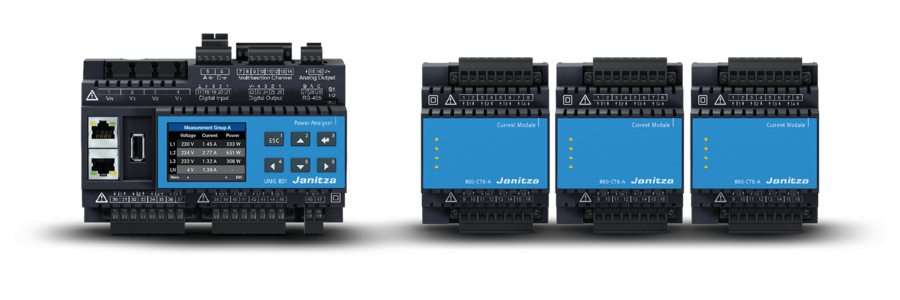

UMG 801 – O mais completo analizador de energia “Tudo-em-um”
Um fator chave para o sucesso das empresas modernas é a transparência em todos os níveis dos dados. Para isso, os dados de todas as divisões da empresa precisam ser adquiridos e consolidados a fim de otimizar os planejamentos dos processos produtivos, estabelecimento de medições de segurança para proteger sistemas e máquinas e poupar, por exemplo.
Este objetivo implica uma série de desafios, pois as diferentes normas, interfaces e opções de comunicação devem ser coordenadas entre si. As áreas de comunicação que anteriormente eram analisadas separadamente, do nível de máquina até sistemas ERP e sistemas de gestão de edifícios, é muito complexa. A OPC UA é uma normalização de transmissão de dados que simplifica esta consolidação.
O dispositivo de medição de energia UMG 801 da Janitza oferece várias interfaces de comunicação e permite a transmissão direta de dados para sistemas de nível superior através do OPC UA, eliminando a necessidade de uma integração dispendiosa.
O UMG 801, modularmente expansível, é ideal para a aquisição completa de um sistema de gestão de energia (por exemplo, ISO 50001). Ganha-se transparência sobre o consumo de energia e os custos de energia em todos os níveis de medição. Além disso, podem ser detectados desvios críticos na qualidade da energia, bem como correntes residuais (RCM), que colocam em risco a carga ou mesmo os sistemas.
Além disso, trata-se de um investimento à prova de futuro e alto ROI: os pontos de medição podem ser posteriormente expandidos para até 92 canais de medição, graças a módulos de medição de corrente facilmente integrados.
Integração Flexível
Acesso aos dados facilitado
As opções de ligação em rede do UMG 801 maximizam as suas vantagens e minimizam o esforço de integração em sistemas de nível superior. O equipamento possui duas interfaces Ethernet que podem ser utilizadas em simultâneo para cablagem direta e transmissão de dados, bem como uma interface RS 485 para leitura dos dados adquiridos ou para configuração de uma topologia de medição.
Com a norma OPC UA, você também se beneficia de uma arquitetura de software com mecanismos de segurança integrados. Isso simplifica significativamente a consolidação de dados de todas as áreas da empresa, outro marco na implementação da Indústria 4.0.
Funções e Características do UMG 801
Tenha uma visão geral das funções mais importantes do UMG 801.
TUDO num só dispositivo
O dispositivo básico tem:
- 8 canais de medição de corrente com entradas de 1/5 A
- 4 canais multifunções, opcionalmente configuráveis como RCM, medição de temperatura ou adicionais de medição de corrente
- Extensa memória de dados de medição com 4 GB para armazenamento de dados de medição
- Dois grupos com quatro IOs digitais cada (comutação de tarifas e entrada de impulsos, estados lógicos)
- Saída analógica (DC 0/4-20 mA)
Medição de Alta Precisão
- Elevada frequência de amostragem (51,2 kHz de tensão)
- 1024 amostras para a medição da tensão
- Elevada precisão de medição em todos os canais (V: 0,2% / A: 0,2% / kWh: classe 0,2)
- Segurança máxima: 1000 V CAT III
- Parâmetros de qualidade de energia expandidos:
- – Tensão até à 127ª harmônica e inter-harmônicas
- – THD-U e THD-I
- – Desbalanceamento
- – Detecção de eventos e transientes
Visualização, Documentação e Análise
- Opções abrangentes para visualização, análise e documentação dos dados de medição de energia (software GridVis®)
- Geração automática integrada de relatórios (software GridVis®)
- Tela gráfica colorida integrada para visualização e configuração intuitiva no local
Gestão e Utilização dos Dados
- Diversas interfaces para utilização simultânea
- 2 interfaces Ethernet
- Interface RS485 para leitura de dados, podendo ser utilizada como gateway
- Protocolos e serviços abrangentes (OPC UA e Modbus)
Profit do OPC UA
- Fácil integração dos dados de medição do aparelho básico e dos módulos de medição em sistemas de nível superior (por exemplo, sistemas de controle de edifícios, sistemas SCADA)
- Cibersegurança: Mecanismos de segurança integrados para proteção contra acesso não autorizado e utilização indevida
- Configuração de todo o sistema de medição via OPC UA
- Arquitetura de software preparada para o futuro à medida que a norma OPC UA evolui com novas aplicações
Em resumo vantagens do UMG 801
Investimento à prova de Futuro
- Extensão modular dos pontos de medição através de módulos de medição
- Comunicação aberta e preparada para o futuro através de várias interfaces e do servidor OPC UA
- Endereços IP Ethernet IPv4 e IPv6
Custos Mínimos de Integração
- Fácil integração num sistema de nível superior através de uma arquitetura de comunicação aberta via norma OPC UA (por exemplo, aplicações GLT, SCADA e ERP)
- Interfaces versáteis que podem ser utilizadas em simultâneo
- Funcionalidade de gateway para integração de dispositivos adicionais, por exemplo, UMGs Janitza de níveis inferiores.
Qualidade da Energia
- Captura, análise e documentação de variáveis de perturbação, por exemplo, corrente harmônica
- Deteção de eventos e transientes com armazenamento em PQDiff e Comtrade
- Visualização abrangente no navegador de eventos
Segurança Máxima dos Dados
- Comunicação segura através de estruturas de segurança OPC UA
- Armazenamento de dados (redundância) fornecido pela memória integrada do dispositivo básico
Comunicação
- 2 interfaces Ethernet habilitando uso simultâneo (modo Switch) ou separado (modo dedicado)
- Podem ser implementadas topologias complexas de dispositivos e módulos de medição quando utilizados separadamente
Utilização Flexível
Os canais multifuncionais estão disponíveis e oferecem opções flexíveis, dependendo da aplicação necessária: medição de RCM, temperatura ou corrente
Captura de Valores Extremos
Funcionalidade de captura de valores extremos fácil de utilizar para as variáveis medidas mais importantes, tais como correntes e tensões de condutores
Página inicial do dispositivo
Web server integrado no dispositivo base para configurações customizadas sem a necessidade de software adicional.
Módulos
Vantagens da Extensão Modular do Ponto de Medição
Vantagens da expansão modular dos pontos de medição
- Sistema compacto e economizador de espaço
- Custo mínimo por canal de medição de corrente adicional
- Sem necessidade de cablagem e menos fontes de erro devido à abordagem plug & play
- Maior flexibilidade graças ao design modular do produto
- Não é necessária qualquer fonte de alimentação adicional para os módulos de medição
- Possibilidade de conceber o aparelho de medição de acordo com os requisitos individuais do projeto
O que são Slots de Módulos?
Existe um limite para o número de módulos que podem ser ligados a um UMG 801. Este limite é expresso em termos de slots de módulos, que ajudam a determinar quantos módulos podem ser ligados de cada vez. O limite depende do software utilizado e não corresponde a nenhuma ligação física.
O UMG 801 tem 10 destes slots de módulos e cada módulo necessita do número de slots definido para esse módulo. Este número pode variar de módulo para módulo. Por exemplo, o dispositivo básico pode ser expandido até 92 canais de medição de corrente ou 144 entradas digitais quando se utiliza o módulo correto.
Display Remoto
Com o Display Remoto RD 96, os valores medidos do UMG 801 e dos módulos a ele ligados podem ser visualizados de forma cômoda, diretamente no quadro elétrico, sem necessidade de abrir a porta do quadro. Além disso, o UMG 801 e os seus módulos podem ser configurados através da tela.
Vantagens da Extensão Modular do Ponto de Medição
- Design: painel frontal de 96 x 96 mm
- Operação simples, através de botões
- Ligação através de interface USB
- Espelhamento da tela do UMG 801 no RD 96
- Todas as telas, incluindo as vistas dos módulos, estão disponíveis
- Funcionamento completo, incluindo a configuração do UMG 801 e dos módulos
