Sistema seguro para Dobradeiras

Segurança NR-12 – Sistema SAMOS® para Dobradeiras

De acordo com a norma NR-12 no anexo VIII

Prensas são máquinas utilizadas na conformação e corte de materiais diversos, nas quais o movimento do martelo – punção, é proveniente de um sistema hidráulico ou pneumático – cilindro hidráulico ou pneumático, ou de um sistema mecânico, em que o movimento rotativo se transforma em linear por meio de sistemas de bielas, manivelas, conjunto de alavancas ou fusos.

Portanto classificamos Prensa dobradeira, como presente nos similares deste anexo e buscamos informações dentro da norma, nos índices chamados neste anexo.

De acordo com a norma NR-12 no anexo VIII

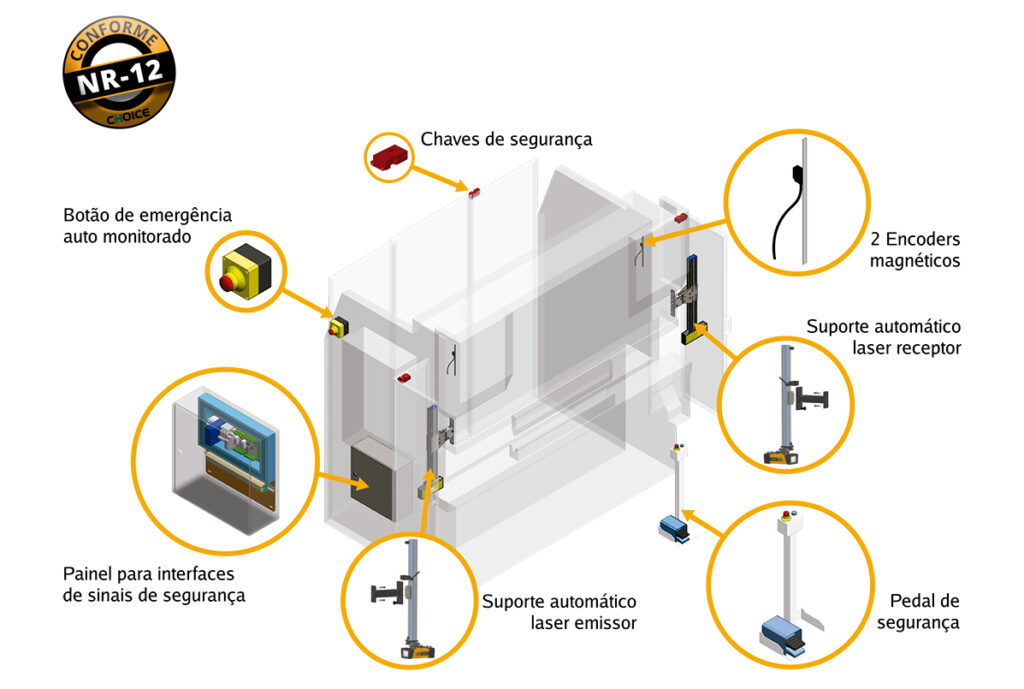

Para adequação da prensa são ofertados, no KIT, os seguintes dispositivos

Chaves de segurança: As proteções móveis neste caso são as grades laterais e a grade traseira, todas podem ser abertas e, portanto deve ser monitoradas com sensor magnético de segurança, chave de segurança ou cortina de segurança.

Botão de emergência monitorado: Botões de emergência são necessários em todos os pontos onde exista zona de perigo e um operador possa estar fora da visão de outro. Existe ainda a possibilidade de proteção traseira, usando cortina de luz.

Painel de interface: O painel de interface deve contém o CLP de segurança Samos® PRO COMPACT que monitora todos os sinais de segurança da máquina, inclusive sinais dos sistemas hidráulicos e também de velocidade (encoder) do punção (montagem do painel não está inclusa).

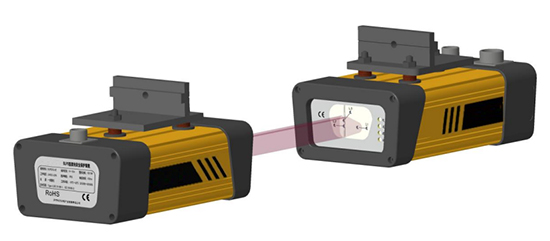

Suporte mecânico e Lasers emissor e receptor: O laser, é responsável pela proteção da zona de prensagem entre a ferramenta e a matriz da máquina. Através do suporte este laser acompanha o movimento de descida, monitorando a área de risco. A altura do laser é manipulada através deste suporte manualmente.

Pedaleira: contém pedal de subida, pedal de segurança com três posições e caixa de botões para acionamentos, resets e dobra de caixa, por exemplo.

Encoder magnético: um encoder magnético é instalados na máquina para monitorar a existência de troca de velocidade, e também a velocidade máxima de 10mm/s na velocidade de trabalho (lento).

O sistema Choice é um sistema multifeixe que monitora em linha reta a zona de dobra em prensas dobradeiras, através de um emissor e um receptor de feixes laser. O sistema monitora a descida do punção em velocidade alta, monitora se existe a troca de velocidade e também monitora a velocidade lenta, limitando em 10 mm/s.

Com o cálculo do escorregamento, mais indicações do fabricante, mesmo em velocidade lenta onde ainda existe o perigo de esmagamento (distância entre ferramenta e matriz > 04 mm) continua monitorando a zona de risco.

Apenas após alguns milissegundos de velocidade lenta, onde a distância já é igual ou menor a 04 mm entre ferramenta e material a ser dobrado, o laser é desabilitado (muting) para que ocorra a dobra, sem o risco de que haja o esmagamento de algum membro do operador.

Sobre o CLP

Samos® PRO COMPACT é o controlador de segurança mais compacto, modular e programável para engenharia de máquinas e instalações. As funções de segurança são parametrizadas de acordo com as normas através do software Samos® PLAN 6, intuitivo e sem licença . O foco está na implementação fácil de usar e em conformidade com os padrões e na integração simples em sistemas de nível superior. Para isso, o controlador oferece protocolos e interfaces Ethernet integrados.

Possui controle de posicionamento integrado, facilitando o monitoramento de escorregamento do sistema através dos encoders.

SEGURANÇA CERTIFICADA

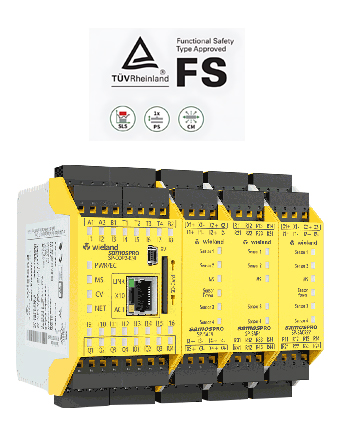

Samos®PRO COMPACT também é certificado para sua aplicação de segurança.

IEC 60204-1/IEC 62061/EN 13849-1: Segurança de máquinas

EN 692: Prensas mecânicas

EN 693: Prensas hidráulicas

Sobre o Software

SAMOS® PLANO 6 – SOFTWARE DE SEGURANÇA GRÁTIS

Intuitivo + Flexível + Ilimitado

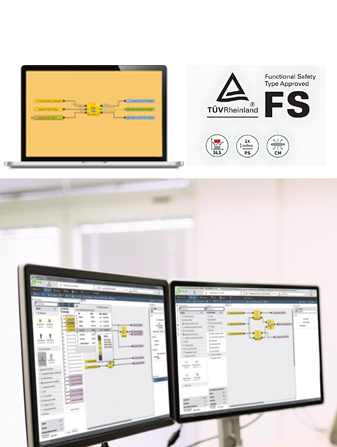

Elimine as suposições sobre a segurança da máquina com o companheiro de software intuitivo da Wieland ─ samos® PLAN 6. Completo com uma biblioteca pré-carregada de blocos de funções de segurança certificados pela TÜV, validação e verificação do sistema e documentação, este poderoso software pode ser adaptado para gerenciar uma variedade de padrões de segurança para suas máquinas.

TUDO EM RESUMO

Operação intuitiva e configuração automática de hardware;
Comissionamento sem erros através de simulação integrada e análise lógica;
Biblioteca abrangente com blocos funcionais certificados pela TÜV;
Operação confortável com múltiplas telas, encaixe e flutuação janelas;
Configuração rápida da máquina sem emulação de sensor (forçar);
Documentação de projeto configurável com relatórios de um clique.

Gama de funções

CONFIGURAÇÃO
INTUITIVA

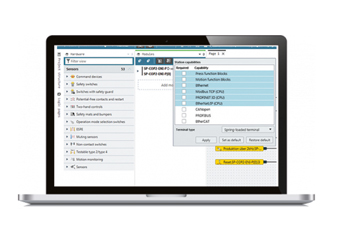

O Samos® PLAN 6 oferece configuração automática de hardware.

Fácil acesso à programação;
Não é necessário conhecimento detalhado do produto;
Seleção de características em vez de módulos;
Configuração e programação em tempo real;
Menos esforço de engenharia.

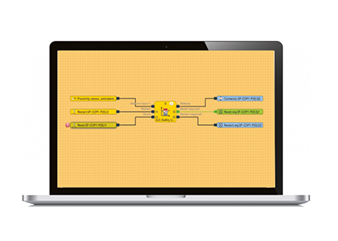

SIMULAÇÃO EM VEZ DE ENSAIO

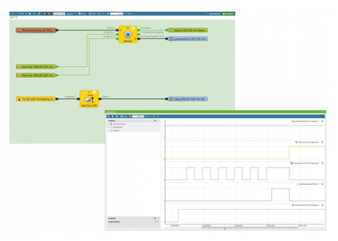

Simule a sua lógica programada em tempo real no PC em vez de procurar falhas na máquina.

Simulação de funções offline;
Seleção de sinais através de arrastar e largar;
Troca rápida de sinal e função de debouncing;
Desaceleração até um fator de 20;
Simulação exportada para Excel;
Documentação em PDF com um clique.

CONFIGURAÇÃO RÁPIDA DA MÁQUINA

Emular o hardware do sensor em falta com a função de forçagem.

Configuração confortável da máquina com forçagem para sensores em falta;
Forçamento limitado no tempo até 8 horas;
Erros mínimos na mudança de turno;
Rápida resolução de problemas graças à mensagem de diagnóstico.
