O monitoramento de inercia seguro é uma função crítica em sistemas de automação industrial onde há partes móveis que representam risco durante operações de manutenção, intervenção ou acesso. Esses dispositivos têm como objetivo garantir que o movimento residual de eixos, motores ou atuadores seja detectado com precisão antes que uma ação seja permitida, como a liberação de um bloqueio mecânico ou a abertura de um dispositivo de proteção.
Monitoramento de Parada
Certificação CAT4 e Proteção PL e em Produtos de Segurança
A certificação CAT4 (Categoria 4) representa o nível mais alto de segurança definido pela norma EN ISO 13849-1, aplicável a sistemas de controle que desempenham funções de proteção em máquinas e equipamentos. Essa categoria está diretamente associada ao nível de performance PL e, o mais elevado da norma, garantindo a máxima confiabilidade e redução de riscos.
O que significa:
Um produto certificado como CAT4 / PL e mantém a função de segurança ativa mesmo diante de falhas simples ou múltiplas, assegurando que o risco de acidente seja minimizado ao máximo.
Com a certificação CAT4 e PL e, você tem a garantia de utilizar um produto que oferece o mais alto padrão de proteção disponível no mercado, atendendo às demandas das aplicações mais críticas em segurança industrial.
Tipos de monitoramento

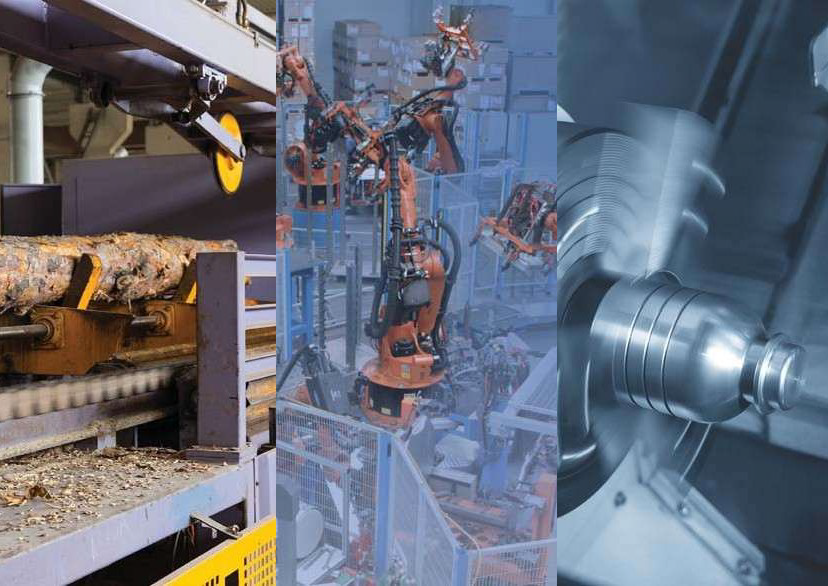

Áreas de Aplicação Típicas
Produtos

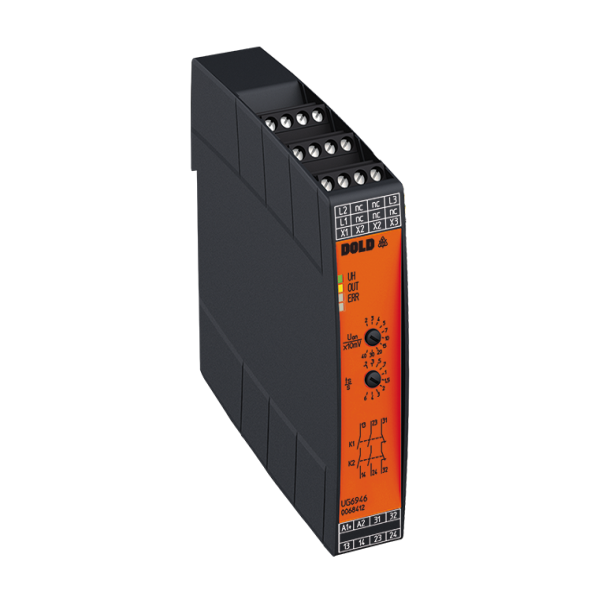

UG6946 – Relé de Parada Sem Sensor (Tensão residual)
O modelo UG6946 realiza o monitoramento seguro da parada (STO) de motores trifásicos por meio da detecção da tensão residual gerada no motor. Essa solução sem sensor externo é indicada para sistemas simples com parada natural.
Características técnicas principais:
- Monitoramento passivo de parada (sem encoder ou sensor externo)
- Detecção baseada na tensão induzida (EMF) nos terminais do motor
- Tempo de resposta configurável via potenciômetro
- Saídas com contatos de segurança (2 NA + 1 NF)
- Alimentação universal (DC 24V)
- Largura: 45 mm | Montagem em trilho DIN
Aplicações recomendadas: Máquinas com motores assíncronos, sistemas de ventilação, misturadores e equipamentos com desaceleração livre.

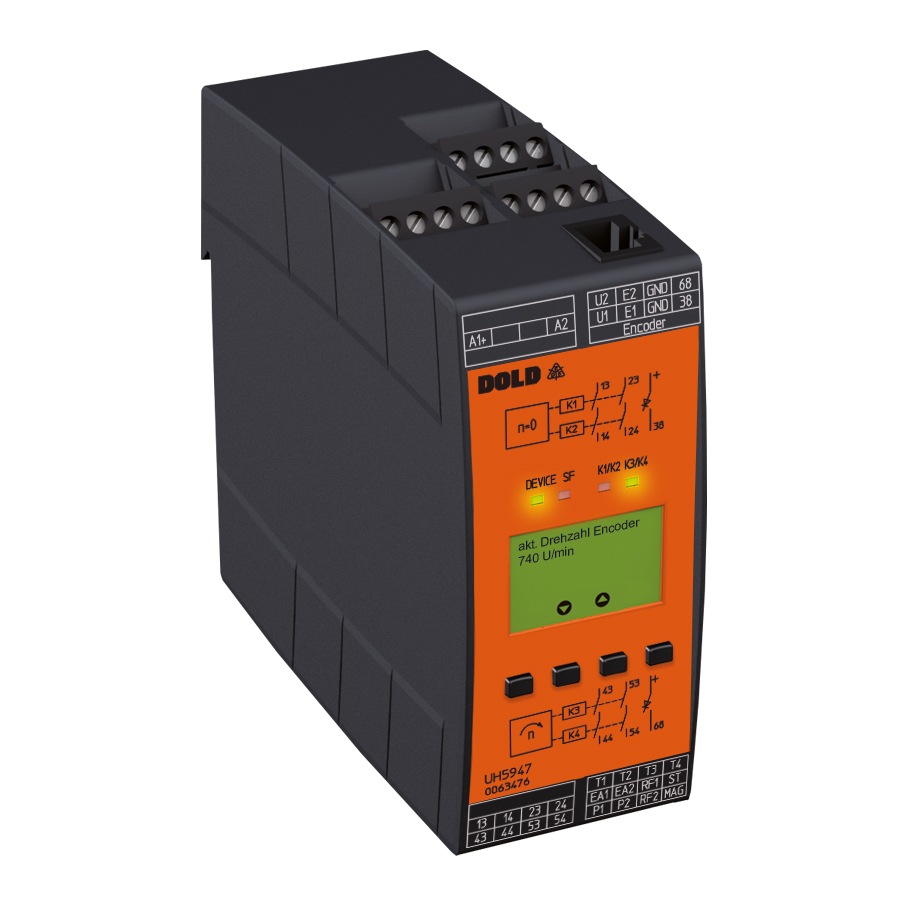

UH5947 – Relé de Velocidade com Encoder e/ou Sensor
O UH5947 permite o monitoramento STO, SOS, SLS, SSM, SSR, SDL com o uso de sensores externos (como sensores indutivos e/ou encoder), garantindo alta flexibilidade de aplicação.
Destaques técnicos:
- Entradas para sensores com até 10 kHz de frequência de pulso
- Ajuste da velocidade de disparo via display
- Saídas com contatos de segurança
- 2 NA para velocidade zero
- 2 NA para demais monitoramentos
- Tensão de alimentação: AC/DC 24–240 V
- Largura: 45 mm | Montagem em trilho DIN
Aplicações recomendadas: Sistemas com frenagem ativa, transportadores, esteiras motorizadas, sistemas de rotação com encoder ou sensor de proximidade.

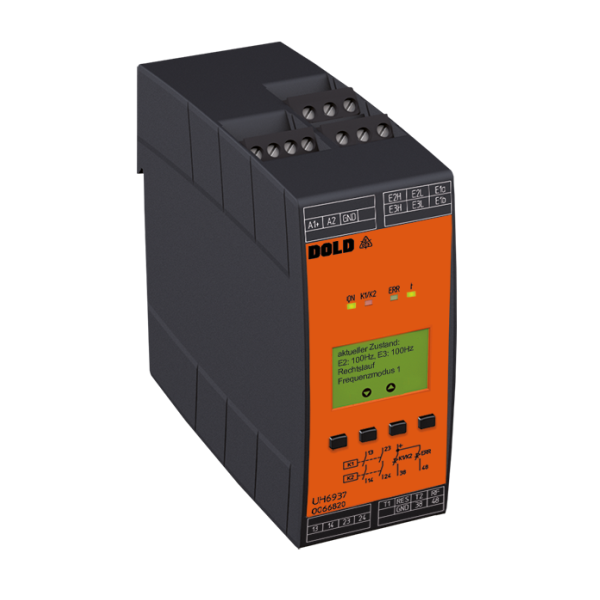

UH 6937 – Relé de Velocidade por Frequência (APLICAÇÃO COM INVERSOR DE FREQUENCIA)
O UH 6937 é uma solução de alto desempenho para monitoramento SDI, SOS, SSR, SLS, STO, SSM, ideal para aplicações em que se exige alta confiabilidade funcional. Sem a necessidade de sensores externos e permite detecção precisa de velocidades abaixo de um limiar programável.
Características técnicas:
- Entradas para sensores (até 30 kHz)
- Função de parada segura (SSM) e monitoramento de subtensão
- Contatos de segurança redundantes (2 NA)
- Classificação de segurança até PL e (ISO 13849-1) e SIL 3 (IEC 62061)
- Tempo de comutação ajustável (0,1 a 30 s)
Aplicações recomendadas: Máquinas complexas com CLP de segurança, linhas de produção automáticas, eixos com frenagem regenerativa ou servoacionamentos.
