Por que usar o sistema “Key in Pocket”?

A principal função deste sistema é impedir o religamento acidental da máquina enquanto houver pessoas dentro da área de risco — seja um operador ou técnico de manutenção.

Ao acessar a área, o profissional remove a chave do intertravamento e a leva consigo. Enquanto essa chave não for devolvida e travada novamente no dispositivo:

A porta não pode ser fechada.
O equipamento permanece impossibilitado de religar.

Essa lógica simples e eficiente evita que uma segunda pessoa inicie a máquina inadvertidamente, garantindo total segurança durante intervenções interna.

Intertravamentos de controle de acesso com TRAPPED KEY, controlado por solenoide.

Os intertravamentos de controle de acesso com chave presa controlada por solenoide são usados para bloquear uma porta de proteção fechada em condições normais de operação.

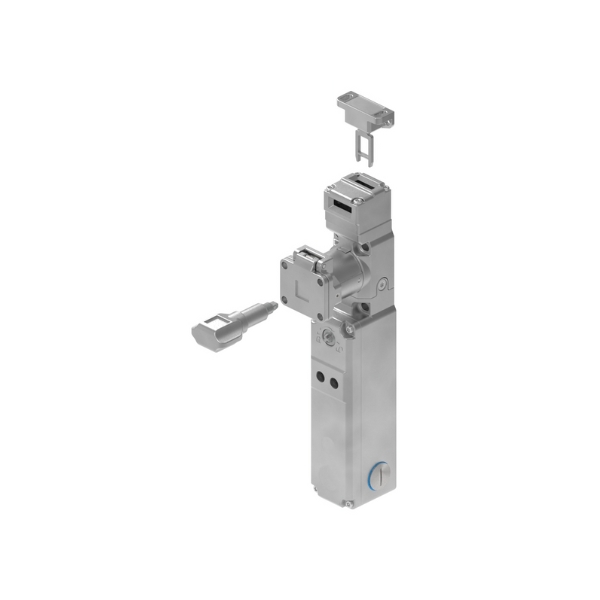

O intertravamento de controle de acesso TS-SR-LT apresenta contatos de segurança monitorados e uma solenoide operada por 24 VCC que trava a chave no lugar. Somente quando a solenoide recebe um sinal de desbloqueio é que a chave pode ser girada e liberada, o que destrava a porta de proteção e permite o acesso.

A chave de liberação (geralmente chamada de chave pessoal) deve ser levada para dentro da área de risco para reduzir a probabilidade de uma partida inadvertida. Somente quando a chave de liberação for devolvida, a proteção será travada novamente e a máquina/processo será reiniciado.

Configurações:

Aço inoxidável 316 (IP69K) ou aço carbono polido espelhado (IP67)
Liberação manual traseira o/ou frontal
Trinco deslizante e placa de montagem disponíveis

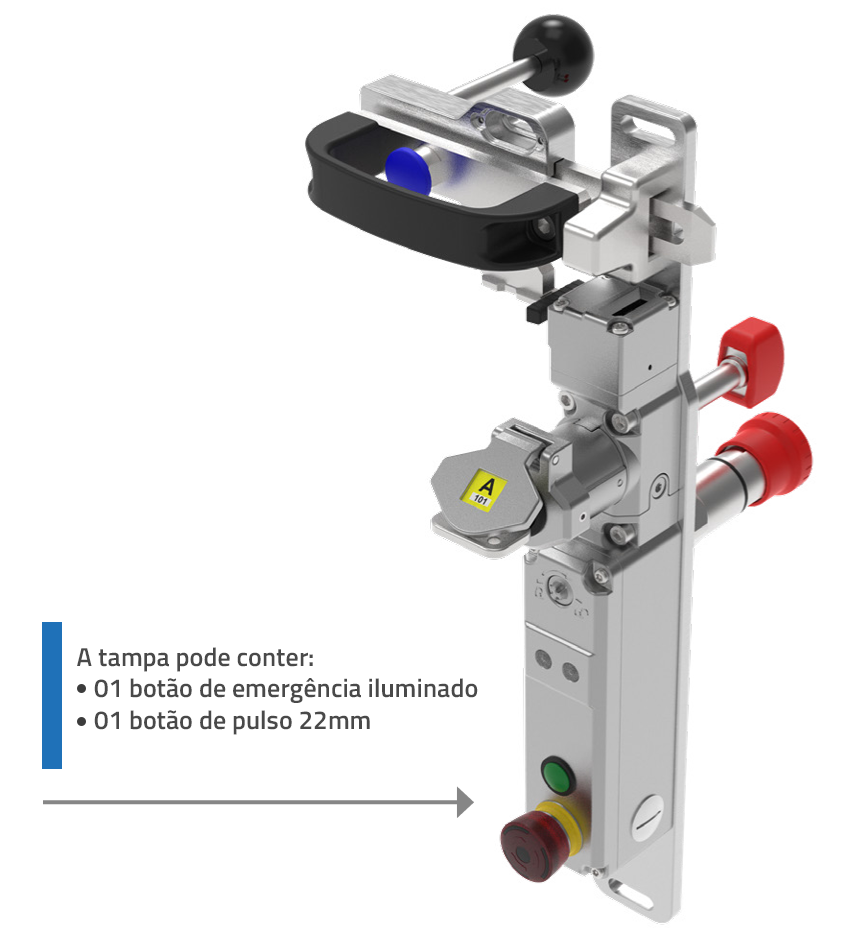

Botão de pulso e/ou botão de emergência
Mais de 100 opções de chaves codificadas (Aço Inoxidável)
Prensa cabo M20x1,5 em INOX IP69K
Força de retenção 3000N
LED de indicação status

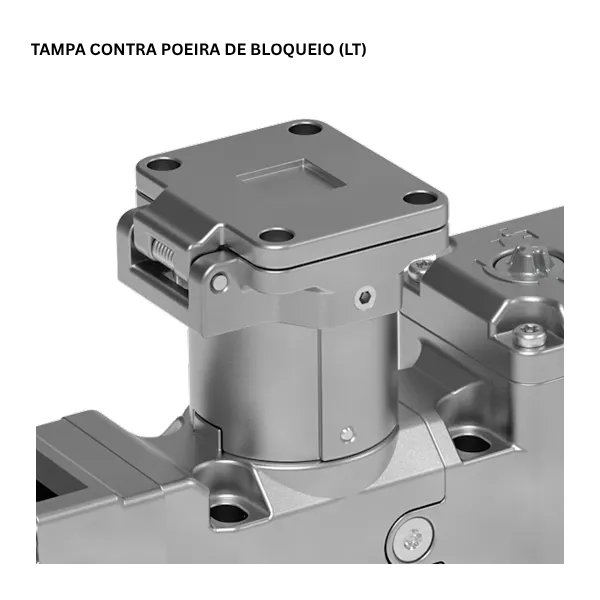

Porta cadeado (LOTO)

Porta cadeado para ainda mais proteção.

Aplicação e operação:

Ideal para portas de proteção articuladas ou deslizantes em máquinas e células robotizadas. O intertravamento é fixado à estrutura da proteção e o atuador à parte móvel, garantindo bloqueio resistente à violação.

Segurança positiva: contatos de segurança são forçados a abrir fisicamente no desbloqueio.
Chave auto-ejetável: evita falha humana na remoção.
Sistema modular: pode integrar outras seções de segurança com chaves da mesma família.

A chave é montada rigidamente na estrutura da proteção ou da máquina. O atuador é instalado na parte móvel (estrutura) da proteção e está alinhado à entrada da chave O perfil do atuador é projetado para corresponder a um mecanismo de came dentro do cabeçote da chave e fornece uma chave de intertravamento operada positivamente e que não pode ser facilmente desativada. Quando a proteção está fechada, a chave pode ser girada para a posição presa, os contatos de segurança se fecharão e o atuador será travado.

O circuito de partida da máquina pode então ser habilitado. Quando o solenoide é energizado, os contatos de segurança são abertos positivamente e o circuito da máquina é interrompido. A chave pode então ser girada e a porta de proteção pode ser aberta. A chave pode ser removida e fazer parte de outra seção de intertravamento de chave presa, se necessário.

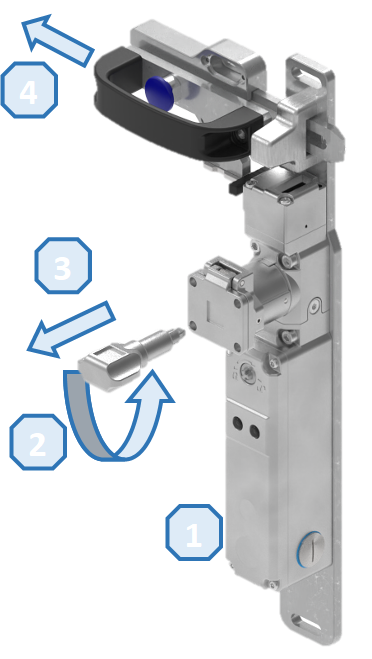

Sequência de abertura e fechamento

1 – Liberação da Solenoide:
Após a parada completa da máquina, a solenoide é energizada, autorizando o início do processo de liberação.

2 – Giro da Chave de Bolso:
Com a solenoide energizada, é possível girar a chave de bolso (trap key), iniciando sua liberação do sistema.

3 – Extração da Chave:
Ao girar a chave, ela é ejetada do corpo do dispositivo. Esse passo garante que a chave seja levada até a área de risco, atuando como um “passaporte de segurança”.

4 – Abertura da Porta de Acesso:
Com a chave removida, a trava da porta é liberada, permitindo a abertura e o acesso seguro à área de risco.

Importante: Enquanto a chave de bolso não retornar à sua posição original no dispositivo, a porta permanecerá destravada e a máquina impedida de reiniciar, garantindo assim a segurança dos operadores.

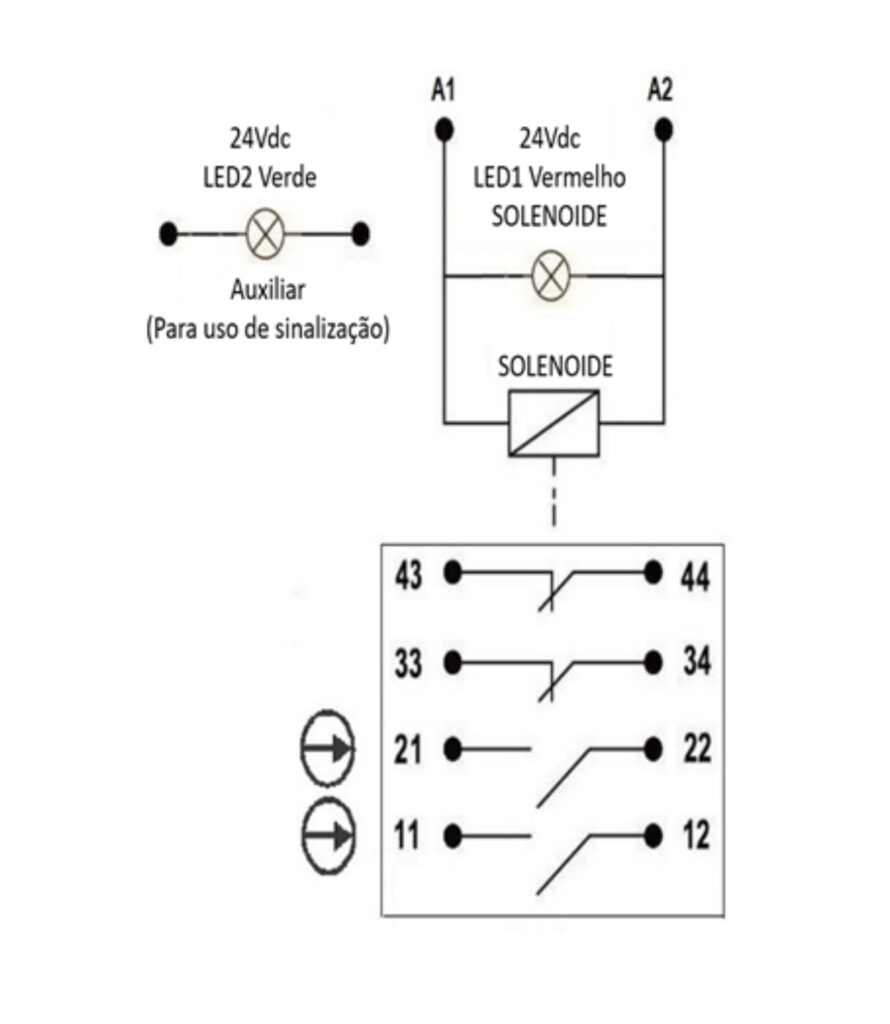

A aplicação de 24V.dc em A1 e A2 irá:

Energizará a solenoide e destravará o interruptor.
Os contatos 11/12 e 21/22 se abrirão (contatos de segurança)
Os contatos 33/34 e 43/44 se fecharão (contatos auxiliares)
O LED1 (vermelho) permanecerá aceso
A chave pode ser girada e removida, permitindo a abertura da proteção.

A desenergização de A1 e A2 irá:

O LED1 (vermelho) se apagará e se preparará para o bloqueio
A proteção pode ser fechada, a chave pode ser inserida e girada para ser presa (bloqueio)
Os contatos 11/12 e 21/22 se fecharão (contatos de segurança)
Os contatos 33/34 e 43/44 se abrirão (contatos auxiliares)
O LED2 verde é um circuito de indicação auxiliar para uso opcional do usuário.

Versão INOX (IP69K)

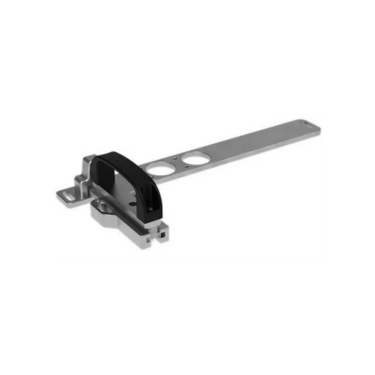

111020000024 – GB-SR-SS – 815201

TRINCO BOLT, P/ TRAPPED KEY SS-TS-SR-RR E SS-TS-SR, VERSOES INOX, C/ FURAÇÃO PARA ESCAPE TRASEIRO, TRINCO E ATUADOR A ESQUERDA, EM ACO INOX, INDEXADOR EM ACO INOX

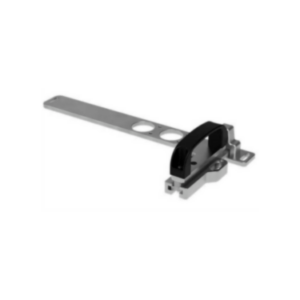

111020000025 – GB-SR-SS – 815202

TRINCO BOLT, P/ TRAPPED KEY SS-TS-SR-RR E SS-TS-SR, VERSOES INOX, C/ FURAÇÃO PARA ESCAPE TRASEIRO, TRINCO E ATUADOR A DIREITA, EM ACO INOX, INDEXADOR EM ACO INOX

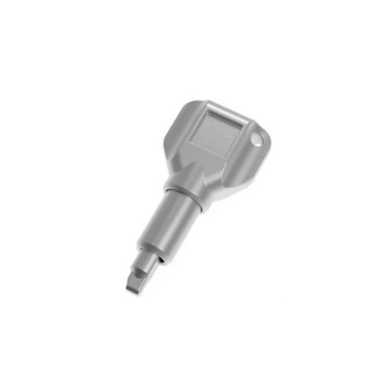

111016000xxx – EK-xxxx

CHAVE CODIFICADA AUTO EJETAVEL, P/ INTERTRAVAMENTO TRAPPED KEY LINHA SKORPION, EM ACO INOX

111016000364 – SS-TS-SR-LT – xxxx

CHAVE DE SEGURANÇA COM TRAPPED KEY, LIBERAÇÃO POR SOLENOIDE, CHAVE LIVRE QUANDO LINGUETA LIVRE, PORTA CADEADO, AÇO INOX

Versão Aço Carbono (IP67)

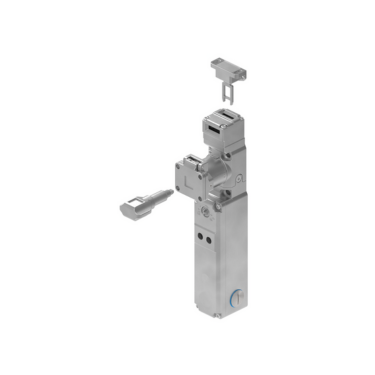

111016000363 – M-TS-SR-LT – 820001-LT

INTERTRAVAMENTO TRAPPED KEY C/ 1 CHAVE, ACION. P/ LINGUETA, 2NA+2NF, 24Vcc/ca, TRAVA P/ MOLA E LIBERACAO P/ SOLENOIDE, CHAVE LIVRE P/ LINGUETA LIVRE, C/ LIBERACAO MANUAL, 3000N, C/ PORTA CADEADO, CORPO EM ACO FUNDIDO POLIDO, 3xM20, IP67, S/ ATUADOR, CE/UL

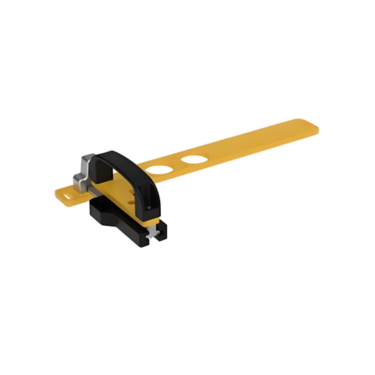

111020000021 – GB-SR-M – 820201

TRINCO BOLT, P/ TRAPPED KEY M-TS-SR-RR E VERSOES INOX, C/ FURAÇÃO PARA ESCAPE TRASEIRO, TRINCO E ATUADOR A ESQUERDA, EM ACO FUNDIDO PINTADO EM AMARELO, INDEXADOR EM ACO INOX

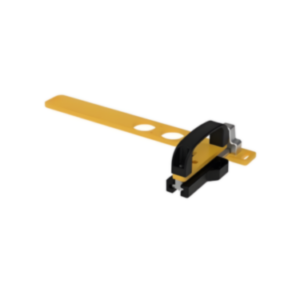

111020000022 – GB-SR-M – 820202

TRINCO BOLT, P/ TRAPPED KEY, P/ TRAPPED KEY M-TS-SR-RR E VERSOES INOX, C/ FURAÇÃO PARA ESCAPE TRASEIRO, TRINCO E ATUADOR A DIREITA, EM ACO FUNDIDO PINTADO EM AMARELO, INDEXADOR EM ACO INOX

111016000xxx – EK-xxxx

CHAVE CODIFICADA AUTO EJETAVEL, P/ INTERTRAVAMENTO TRAPPED KEY LINHA SKORPION, EM ACO INOX
